Padlófűtés vezérlés tervezet

Mivel fűtésről van szó, a redundancia és a biztonság a legfontosabb. Nézzük meg a teljes architektúrát az elvi tervezés szintjén:

1. A központi vezérlőegység (Az osztó-gyűjtőnél)

Itt fut össze minden. Bár a szelepek 230V-osak, a vezérlésük alacsony feszültségről indul.

• Vezérlő: 1 db ESP32 (Javasolt a sima WROOM DevKit a sok GPIO miatt).
• Kimenetek: * 9 db Relé: A 230V-os motoros szelepeknek.
  • 1 db Relé: A kazán indításához (ez általában egy „potenciálmentes” kontaktus, tehát a relé csak rövidre zárja a kazán vezérlőbemenetét).
• Tápellátás: 230V AC -> 12V DC (tápmodul) -> DSN-1504-3A -> 5V DC (ESP és relék).
  • Tipp: A 220µF-os Low ESR kondenzátort mindenképpen tedd a DSN-1504 kimenetére, mert 10 relé kapcsolgatása komoly feszültségingadozást okozhat.

2. A „Szenzor-hálózat” (A szobákban)

• Hardver: 4-5 db ESP32-C3 SuperMini + hőmérséklet szenzorok (pl. DS18B20 vagy BME280).
• Kommunikáció: Wi-Fi (Home Assistant / ESPHome).
• Előnye: Ha az egyik szenzor meghibásodik, csak egy szoba fűtése válik bizonytalanná, a többi 8 szelep és a kazán továbbra is üzemel.

3. A Logikai Kapcsolat (Home Assistant)

A rendszer agya a szoftver lesz. A Home Assistant-ban létrehozol 9 db Generic Thermostat egységet.

• Bemenet: Az adott szobában lévő C3 Mini hőmérséklet adata.
• Kimenet: A központi ESP32 megfelelő reléje.
• Kazán indítás: Egy automatizmus figyeli: HA (bármelyik szelep nyitva) AKKOR (Kazán relé BE).

4. Kritikus védelmi szintek az elvi tervben:

1. Hardveres retesz (Interlock): Ha motoros szelepeid vannak, azok lassan nyitnak. A szoftverbe érdemes beírni egy 2-3 perces késleltetést: a kazán csak akkor induljon el, ha a szelepnek már volt ideje fizikailag kinyílni.
2. Zavarvédelem: A 230V-os motorok kapcsolásakor keletkező ívek megzavarhatják az ESP-t. Ezért kell a relék mellé az 1N4007 dióda (a tekercs oldalra) és a 100nF-os kondenzátorok a tápvonalra.
3. Fail-Safe: Ha a Home Assistant szerver leáll, a fűtés ne maradjon „úgy”. Az ESPHome kódjában beállítható, hogy ha 10 percig nem kap jelet a központtól, kapcsolja le a kazánt és zárja/nyissa a szelepeket egy biztonsági alaphelyzetbe.

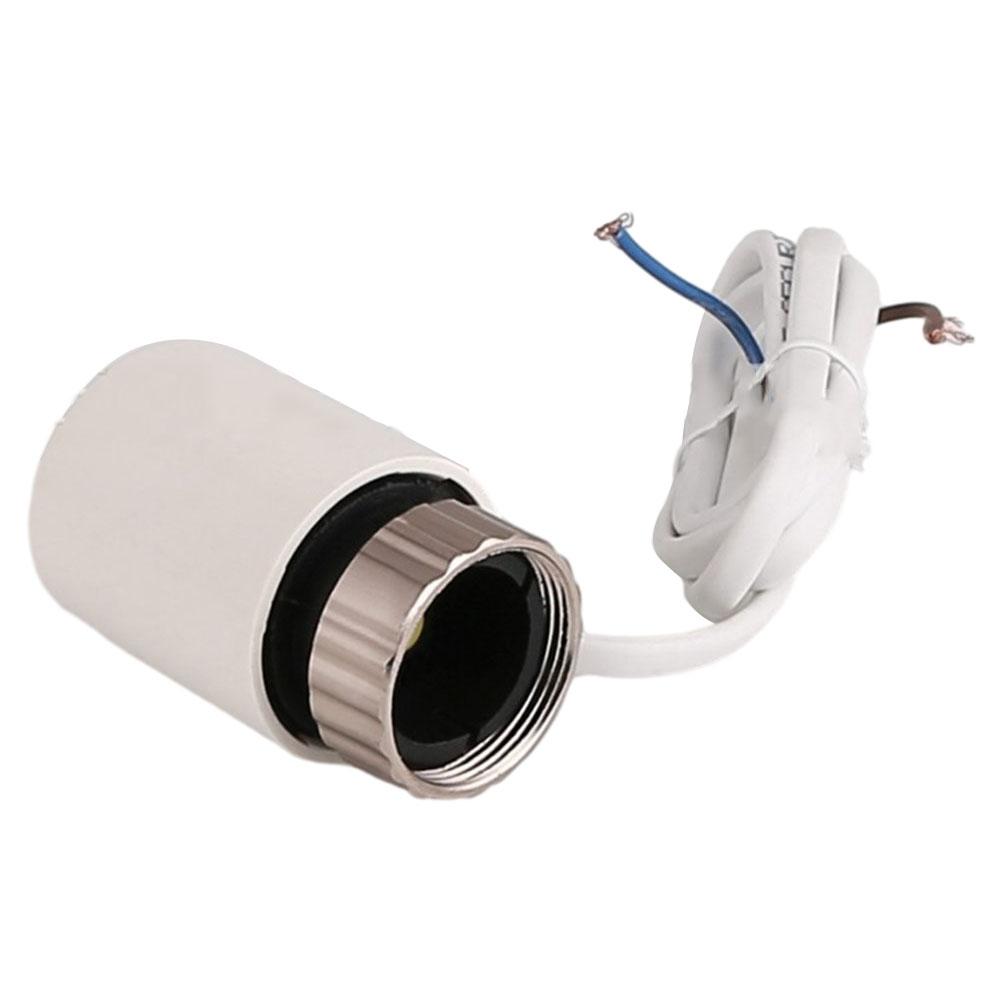

AC230V M30 * 1,5 mm elektromos termikus működtető a padlófűtés radiátor szelepéhez
