Relé kiváltása Led szalag vezérléshez

LED szalagokhoz a MOSFET a legjobb választás, mert lehetővé teszi a PWM (fényerőszabályzás) használatát is, így a jelenlétérzékelő jele alapján nemcsak „be/ki” kapcsolhatod a fényt, hanem akár lágyan fel is úsztathatod azt.

Bekötési vázlat (ESP32-C3 + IRLZ44N)

A bekötésnél az N-csatornás MOSFET-et a LED szalag negatív (GND) ágába kell kötnöd:

1. Gate (G) láb: Ide jön az ESP32-C3 GPIO lába. Érdemes egy 100-220 Ohm-os ellenállást tenni közéjük, hogy védje az ESP-t az áramtüskéktől.
2. Drain (D) láb: Ide kötöd a LED szalag negatív szálát.
3. Source (S) láb: Ezt kötöd a közös GND-re (a 12V-os táp és az ESP közös negatív pontja).
4. Pull-down ellenállás: Tegyél egy 10k Ohm-os ellenállást a Gate és a Source (GND) közé. Ez biztosítja, hogy ha az ESP épp indul vagy nincs jel, a LED szalag ne villogjon össze-vissza, hanem kikapcsolva maradjon.

A legjobb választás: IRLZ44N (Logic Level MOSFET)

Az ESP32-C3 mindössze 3,3V-ot ad le a GPIO lábain. A legtöbb „hagyományos” MOSFET-nek (mint az IRFZ44N) 5-10V kell ahhoz, hogy teljesen kinyisson. Ha nincs meg ez a feszültség, a MOSFET csak félig nyit ki, ellenállásként fog viselkedni, és pillanatok alatt felforrósodik (majd leég).

Ezért neked Logic Level MOSFET-re van szükséged, ami már 3,3V-nál is stabilan működik.

• Ajánlott típus: IRLZ44N (Figyelj az „L” betűre, ez jelöli a Logic Levelt!)
• Terhelhetőség: Akár 40-50A-t is bír, tehát egy hosszabb LED szalagot is simán elvisz hűtés nélkül.

---

---

Miért jobb ez, mint a relé?

• PWM támogatás: Az ESP32-C3-ban beállíthatsz egy fokozatos fényerő-emelkedést, amikor az LD2410C jelenlétet érzékel. Sokkal prémiumabb érzetet ad, mint a hirtelen kattanó relé.
• Helytakarékosság: Egy TO-220 tokos MOSFET tizedakkora helyet foglal, mint egy relémodul.
• Nincs élettartam korlát: Mivel nincs benne mozgó alkatrész, a LED szalagot akár másodpercenként ezerszer is kapcsolhatod, sosem fog elkopni.

LED szalagokhoz a MOSFET a legjobb választás, mert lehetővé teszi a PWM (fényerőszabályzás) használatát is, így a jelenlétérzékelő jele alapján nemcsak „be/ki” kapcsolhatod a fényt, hanem akár lágyan fel is úsztathatod azt.

A legjobb választás: IRLZ44N (Logic Level MOSFET)

Az ESP32-C3 mindössze 3,3V-ot ad le a GPIO lábain. A legtöbb „hagyományos” MOSFET-nek (mint az IRFZ44N) 5-10V kell ahhoz, hogy teljesen kinyisson. Ha nincs meg ez a feszültség, a MOSFET csak félig nyit ki, ellenállásként fog viselkedni, és pillanatok alatt felforrósodik (majd leég).

Ezért neked Logic Level MOSFET-re van szükséged, ami már 3,3V-nál is stabilan működik.

• Ajánlott típus: IRLZ44N (Figyelj az „L” betűre, ez jelöli a Logic Levelt!)
• Terhelhetőség: Akár 40-50A-t is bír, tehát egy hosszabb LED szalagot is simán elvisz hűtés nélkül.

---

Bekötési vázlat (ESP32-C3 + IRLZ44N)

A bekötésnél az N-csatornás MOSFET-et a LED szalag negatív (GND) ágába kell kötnöd:

1. Gate (G) láb: Ide jön az ESP32-C3 GPIO lába. Érdemes egy 100-220 Ohm-os ellenállást tenni közéjük, hogy védje az ESP-t az áramtüskéktől.
2. Drain (D) láb: Ide kötöd a LED szalag negatív szálát.
3. Source (S) láb: Ezt kötöd a közös GND-re (a 12V-os táp és az ESP közös negatív pontja).
4. Pull-down ellenállás: Tegyél egy 10k Ohm-os ellenállást a Gate és a Source (GND) közé. Ez biztosítja, hogy ha az ESP épp indul vagy nincs jel, a LED szalag ne villogjon össze-vissza, hanem kikapcsolva maradjon.

---

Miért jobb ez, mint a relé?

• PWM támogatás: Az ESP32-C3-ban beállíthatsz egy fokozatos fényerő-emelkedést, amikor az LD2410C jelenlétet érzékel. Sokkal prémiumabb érzetet ad, mint a hirtelen kattanó relé.
• Helytakarékosság: Egy TO-220 tokos MOSFET tizedakkora helyet foglal, mint egy relémodul.
• Nincs élettartam korlát: Mivel nincs benne mozgó alkatrész, a LED szalagot akár másodpercenként ezerszer is kapcsolhatod, sosem fog elkopni.

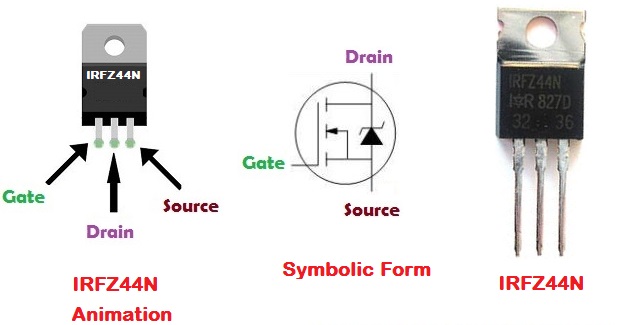

Hogyan kösd össze „levegőben” vagy próbapanelon?

• ESP32-C3 GPIO $\rightarrow$ 220 Ω ellenállás $\rightarrow$ MOSFET 1. láb (Gate).
• MOSFET 1. láb (Gate) $\rightarrow$ 10 kΩ ellenállás $\rightarrow$ GND.
• MOSFET 2. láb (Drain) $\rightarrow$ LED szalag NEGATÍV (-) ága.
• MOSFET 3. láb (Source) $\rightarrow$ Közös GND (tápegység – és ESP32 GND).
• 12V Tápegység POZITÍV (+) $\rightarrow$ LED szalag POZITÍV (+) ága.
